В наличии
от
110 767 545 ₸
от
19 382 800 ₽
Производительность:
до 105 м3/час
Время монтажа:
до 10 дней
Сезонность:
Лето
Зима
Гарантия два года
Доставка по России и СНГ
Продажа оборудования в лизинг
Проведение пусконаладочных работ
Запросить коммерческое предложение
Ваша заявка отправлена!
Заявка принята
Спасибо!
Ваше сообщение отправлено!
Система АНТИВОР
Технолог не украдет! Вы можете в любой момент открыть журнал производства и сформировать отчет
База рецептов
Программа сохраняет до 300 рецептов, технолог может менять рецептуру в любой момент
Система микродозации материалов
Позволяет произвести точное дозирование щебня, песка и цемента
Покрытие цинком
При необходимости элементы завода покрываются горячим цинком! Увеличивает срок эксплуатации завода
Базовая комплектация
Дополнительные опции
Описание работ

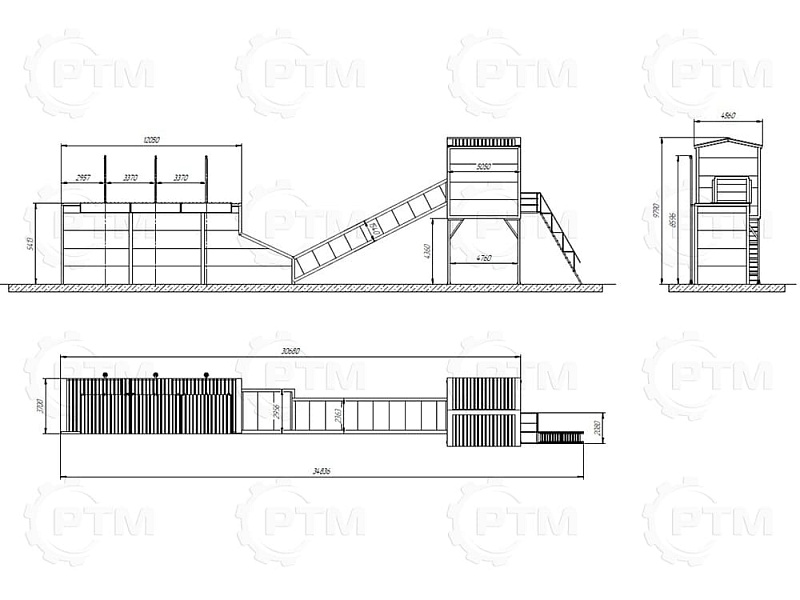

Схема и характеристики
Базовая комплектация
Двухвальный бетоносмеситель БРОНЯ- 2В- 2250 (ленточный)
Мощность привода смесителя, 60 кВт
Тип редуктора: планетарный двухступенчатый конический- 2 шт.
Перемешивающий вал- 2 единицы
Стойки сменные с крепление типа "замок"- 20 шт. Стальное литьё. Материал: износостойкий сплав металла
Лопасти сменные- 20 шт. Материал: Чугун ЧХ9Н5 (хромистый высоколегированный износостойкий)
Броня сменная лепестковаго типа. Толщина: броня корпуса - 20 мм, боковая - 10 мм
Количество сменной брони: корпуса - 116 шт., боковых - 16 шт.
Пневмозаслонка с двумя пневмоцилиндрами (Camozzi, Италия)
Кнопка аварийной остановки бетоносмесителя
Комплект для подключения бетоносмесителя (пневматика, электроразводка)
от
32 093 946 ₸
Конвейер ленточный ШЛК 18- 0,8
Привод: Мотор- редуктор 15,0 кВт
Приёмный бункер
Тип ленты: Шевронная
Толщина ленты: 10 мм
Замок стыковочный "Barger"
Футерованный барабан: Диаметр, 325 мм; Ширина, 880 мм
Направляющие ролики, 57 мм
Комплект крепежа
от
7 526 305 ₸
Эстакада РТМ- 105Л (высота выгрузки 4м)
Рама с опорами из профильной трубы
Полы обслуживания эстакады
Ограждения по периметру площадки
Лестница с перилами
Выгрузная воронка с резиновым рукавом
Скиповые рельсовые пути
Крепление для ленточного наклонного конвейера
Метизы для сборки эстакады
Окраска: пескоструйка и окраска в покрасочной камере с сушкой
от
4 177 471 ₸
Дозирующий комплекс СТ-60 (3 х 20)
Монтажные пластины для крепления
Выходы под установку регистров обогрева
Количество затворов на дозаторе - 6 шт.
Вибратор MVE 300/3 - 3 шт.
Тензодатчик CAS SBA-2t - 6 шт.
Футерованные барабаны
Оцинкованные ролики и токарные детали (метод гальванирования)
Комплект подключения пневматики
Привод: червячный- мотор редуктор 7,5 кВт- 2 шт.
от
15 275 484 ₸
Блок дозаторов РТМ-90 (цемент 900 кг, вода 450л, химия 50 л)
Рама для установки
Дозатор цемента на 900 кг.
Тензодатчики CAS BSA-500L - 4 шт
Дозатор воды на 450 кг.
Тензодатчики CAS BSA-500L - 3 шт
Дозатор химии на 60 кг.
Тензодатчики CAS BCA-50 - 3 шт
Дисковая пневмозаслонка цемента V1FA300 (300 мм)
Дисковая пневмозаслонка воды- 2 шт. (диаметр 150 мм)
Клапан седельный дозатора химии
Комплект рукавов подачи цемента
Комплект рукавов подачи воды
Метизная продукция для сборки
Вибратор Oli MVE 100/2
Пневматика для подключения дозатора
Электрика для подключения дозатора
от
6 542 227 ₸
Компрессор СБ4/Ф-500.LT100
Компрессор СБ4/Ф-500.LT100
от
1 388 680 ₸
Пульт управления автоматический ПАП 3.0 "одна кнопка"
Режим работы полуавтоматический и автоматический
Функция выгрузки данных в эксель таблице
База хранения рецептов
Сенсорная панель управления. Диагональ 10,1 дюйма
Программируемый логический контроллер
Пульт управления в пылевлагозащищенном корпусе IP57
Напечатанная панель управления с пылевлагозащищенными кнопками
Комплект схем подключения
от
4 914 671 ₸
Комплект для сборки и подключения РБУ (54…120)
Комплект подключения пневматики (пневмотрасса, пневмо переключатели, фитинга)
Комплект силовых проводов подключения завода
Комплект контролирующих датчиков (концевые выключатели, герконн на заслонку)
Метизы для сборки РБУ: (эстакада, блок дозаторов)
Метизы для сборки комплектующих
Комплект заслонок на воду и хим. добавки
Крепеж шнекового конвейера
от
2 160 169 ₸
Модульный сэндвич короб 2250Л
Металлокаркас утепления
Сэндвич панель 80 мм, сердечник минеральная вата
Комплект доборов на сэндвич панели
Двухкамерные окна (4 шт.)
Входная дверь (утепленная)
Освещение с электропроводкой (3 диодные лампы)
Розетки 220 (2 шт.)
Комплект для сборки зимнего комплекта (метизы, пена, герметик)
от
31 288 168 ₸
Крышки бункеров с автоматическим приводом 2250С
Каркас крышки из профильных труб
Сэндвич панель 80 мм, сердечник минеральная вата
Доборы для сэндвич панелей
Мачта лебедки с роликом и барабаном для намотки троса
Трос 8,3 мм
Привод лебедки: червячный мотор- редуктор 2,25 кВт (3 шт.)
Автоматика на открытие и закрытие крышки (пульт управления, комплект концевых выключателей)
Монтажный комплект (метизы, пена, герметик)
от
4 200 329 ₸
Регистры обогрева инертных материалов ДКИ 3
Комплект двухрядных регистров обогрева на три бункера
Регистры предназначены для горячего пара, температурой не более 180 градусов
Материал: круглая труба с отверстиями
Защитное покрытие: грунт- эмаль
от
1 200 094 ₸
Дополнительные опции
Дозирующий комплекс СТ-80 (4 х 20)
от
22 836 077 ₸
Дозирующий комплекс СТ-120 (4 х 30)
Монтажные пластины для крепления
Выходы под установку регистров обогрева
Количество затворов на дозаторе - 8 шт.
Вибратор MVE 300/3 - 4 шт.
Тензодатчик CAS BSA-2t - 6 шт.
Футерованные барабаны
Оцинкованные ролики и токарные детали (метод гальванирования)
Комплект подключения пневматики
Привод: червячный- мотор редуктор 7,5 кВт
от
25 304 842 ₸
Решетка на бункер 100*100 (защита от веток и камней)
Цена по запросу
Силос цемента СЦР- 100 (100 тонн)
Обечайка силоса: (количество колец - 5 шт., секторов - 20 шт.)
Конус силоса: количество секторов- 6 шт.
Крышка силоса (4 секции) с защитными поручнями
Установочные фланцы (фильтра цемента, аэрации, аварийный клапана)
Труба закачки цемента диаметров 102 мм с замком
Стойки силоса с распорками из уголка 90х90х7 мм
Метизы для сборки силоса
Паспорт изделия
от
7 440 584 ₸
Силос цемента СЦР- 140 (140 тонн)
Обечайка силоса: (количество колец - 7 шт., секторов - 28 шт.)
Конус силоса: количество секторов- 6 шт.
Крышка силоса (4 секции) с защитными поручнями
Установочные фланцы (фильтра цемента, аэрации, аварийный клапана)
Труба закачки цемента диаметров 102 мм с замком
Стойки силоса с распорками из уголка 90х90х7 мм
Метизы для сборки силоса
Паспорт изделия
от
9 309 302 ₸
Силос цемента СЦР- 250 (250 тонн)
от
12 858 151 ₸
Растариватель БигБэгов
Рама расстаривателя БигБэгов
Опора для мешков
Ножи из инструментальной стали
Вибродвигатель OLI MVE300 (Италия)- 1 шт.
Патрубок для перекачки цемента
Комплект метизов для сборки
Паспорт изделия
от
771 489 ₸
Станция растаривания БигБэгов с эл. талью
Рама расстаривателя БигБэгов
Рама станции расстаривания (связи из 63 уголка)
Таль электрическая 2,0 тонны (тихоходная)
Опора для мешков
Ножи из инструментальной стали
Вибродвигатель OLI MVE300 (Италия)- 1 шт.
Патрубок для перекачки цемента
Комплект метизов для сборки
Паспорт изделия
от
4 428 919 ₸
Шнековый конвейер D- 273/12000
Шнековый конвейер D- 273/12000
Конус силоса: количество секторов- 6 шт.
Корпус верхнего и нижнего подшипникового узла
Промежуточный подшипниковый узел, 5 шт.
Привод, мотор- редуктор, 18,5 кВт
Смотровой люк для чистки на каждой секции
Паспорт изделия
от
2 937 373 ₸
Затвор дисковый VFA-300 с ручным приводом
Затвор дисковый VFA-300 с ручным приводом
Техническая документация
от
188 586 ₸
Фильтр цемента из нержавеющей стали CCS- 24
Фильтр цемента из нержавеющей стали CCS- 24
Вибро очистка картриджей
Установочное кольцо
Техническая документация
от
542 900 ₸
Аварийный клапан сброса давления VDS273
Аварийный клапан сброса давления VDS273
Установочное кольцо
Техническая документация
от
137 154 ₸
Система аэрации (серия СЦР- 3400)
Система аэрации (серия СЦР- 3400)
Жиклер аэрации (8 шт.)
Комплект для сборки (фитинги, тройники, трубка полиуретановая, уплотнитель, заглушка)
Комплект подключения пневмотрассы (фильтр- регулятор, кран шаровый, манометр осевой, соленоид, разъём соленоида)
от
258 877 ₸
Операторская кабина
Операторская кабина
Обшивка: профилированный лист, доборы
Смотровые окна (3 шт.)
Входная дверь
Утепление операторской (60 мм)
Освещение
Отделка: OSB панель, линолеум, плинтус
Транспортировочные петли
от
1 114 373 ₸
Пульт управления автоматический ПАП 3.0 "одна кнопка"
Режим работы полуавтоматический и автоматический
Функция выгрузки данных в эксель таблице
База хранения рецептов
Сенсорная панель управления. Диагональ 10,1 дюйма
Программируемый логический контроллер
Пульт управления в пылевлагозащищенном корпусе IP57
Напечатанная панель управления с пылевлагозащищенными кнопками
Комплект схем подключения
от
4 914 671 ₸
Дизельный парогенератор ПГ-2000
Котел КПа-2,0 Гн/ЛЖ
Горелка дизельная Baltur TBL 160P
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
12 286 678 ₸
Парогенератор ПГ-2000 в блок контейнере (дизель)
Котел КПа-2,0 Гн/ЛЖ
Горелка дизельная Baltur TBL 160P
Блок контейнер (металлический карках, сэндвич панели, смотровое окно, металлическая дверь)
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
16 172 697 ₸
Газовый парогенератор ПГ-2000
Котел КПа-2,0 Гн/ЛЖ
Горелка газовая Baltur TBG 210P
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
13 172 462 ₸
Парогенератор ПГ-2000 в блок контейнере (газ)
Котел КПа-2,0 Гн/ЛЖ
Горелка газовая Baltur TBG 210P
Блок контейнер (металлический карках, сэндвич панели, смотровое окно, металлическая дверь)
Насос для подачи воды
Резервный насос подачи воды
Комплект ЗИП (мембрана взрывного клапана из КАОН-4мм — 3шт.)
Клапан дымохода
Комплект межфланцевых задвижек
Клапан предохранительный
Пульт управления парогенератором
Техническая документация
от
16 858 465 ₸
Описание работ
В комплекте каркас и сэндвич панели для обшивки бетонного завода!
Ленточный бетонный завод в зимнем исполнении с двухвальным бетоносмесителем — это производственное оборудование, которое используется для смешивания и производства бетонной смеси с высокой производительностью и качеством, завод автоматический, принцип “одна кнопка” он состоит из следующих основных компонентов:
1. Дозирующий комплекс СТ-60 (3 секции по 20 м3): состоит из двух до четырех бункеров для хранения инертных материалов (щебень, песок, отсев). На каждом бункере имеется два пневмо- затвора, необходимых для точной дозации материалов. При дозировании материалы попадают на весовой ленточный конвейер, весовые датчики фирмы CAS Ю.Корея, при наборе нужного количества материалов, заслонки закрываются, подача прекращается. Объем каждого бункера от 2,5 м3 до 20 м3, в зависимости от комплектации завода. Каждый бункер оснащен вибродвигателем MVE 300/3.
2. После набора нужного количества материалов инертные попадают на наклонный ленточный конвейер с шевронной лентой. Ширина ленты 600 мм, длинна конвейера 16 метров.
3. Двухвальный бетоносмеситель БРОНЯ- 2В- 2250: Сырье перемещается с ленты в двухвальный бетоносмеситель, где происходит его интенсивное смешивание. Бетоносмеситель оборудован двумя горизонтальными валами с лопастями, которые смешивают сырье внутри смесительной камеры. Этот процесс обеспечивает высокое качество и однородность бетонной смеси.
4. Блок дозаторов РТМ-90 (цемента- 900 кг, вода- 500 литров, химия- 60 литров). Тут привходит дозирование цемента, воды и различных добавок. Во время смешивания в бетоносмесителе также можно добавлять различные добавки, такие как пластификаторы, красители или вяжущие вещества. Они дозируются и подаются в бетоносмеситель, чтобы обеспечить требуемые свойства бетонной смеси. Каждый дозатор расположен на трех весовых датчиках, фирмы CAS Ю.Корея. Это обеспечивает высокий уровень дозации материалов.
5. Склад цемента и подача в блок дозаторов. При необходимости завод комплектуется складом цемента (силосом). Силосная банка (опция) необходима для хранения цемента и различных сухих смесей. Транспортировка из силоса происходит с помощью шнекового конвейера. Силос необходимо подбирать из расчета трехдневного запаса цемента.
6. Выгрузка смеси: После завершения смешивания бетонная смесь выгружается из бетоносмесителя, лопатки расположены таким образом, чтобы при вращении они выгружали бетонную смесь из бетоносмесителя. Далее смесь поступает в миксер или на технологическую линию изготовления бетонных изделий.
Ленточный бетонный завод в зимнем исполнении с двухвальным бетоносмесителем является эффективным и надежным решением для производства бетонной смеси большой пропускной способностью и высоким качеством. Он обеспечивает равномерное смешивание сырья и позволяет добавлять различные добавки для получения требуемых характеристик бетона. Это оборудование широко используется в строительной промышленности для производства бетонных изделий различных размеров и форм.
Данный завод производительность от 80 до 105 м3/час товарного бетона марки м200 или раствора. Объём загрузки бетоносмесителя 2250 литров, объем выгрузки готового бетона 1500 литров. Один цикл не более 55 секунд. Время работы цикла регулируется оператором бетонного завода.
Зимний бетонный завод дополнительно комплектуется парогенератором. Парогенераторы в наличии на складе в г. Новосибирск.
Ленточный бетонный завод в зимнем исполнении с двухвальным бетоносмесителем — это производственное оборудование, которое используется для смешивания и производства бетонной смеси с высокой производительностью и качеством, завод автоматический, принцип “одна кнопка” он состоит из следующих основных компонентов:
1. Дозирующий комплекс СТ-60 (3 секции по 20 м3): состоит из двух до четырех бункеров для хранения инертных материалов (щебень, песок, отсев). На каждом бункере имеется два пневмо- затвора, необходимых для точной дозации материалов. При дозировании материалы попадают на весовой ленточный конвейер, весовые датчики фирмы CAS Ю.Корея, при наборе нужного количества материалов, заслонки закрываются, подача прекращается. Объем каждого бункера от 2,5 м3 до 20 м3, в зависимости от комплектации завода. Каждый бункер оснащен вибродвигателем MVE 300/3.
2. После набора нужного количества материалов инертные попадают на наклонный ленточный конвейер с шевронной лентой. Ширина ленты 600 мм, длинна конвейера 16 метров.
3. Двухвальный бетоносмеситель БРОНЯ- 2В- 2250: Сырье перемещается с ленты в двухвальный бетоносмеситель, где происходит его интенсивное смешивание. Бетоносмеситель оборудован двумя горизонтальными валами с лопастями, которые смешивают сырье внутри смесительной камеры. Этот процесс обеспечивает высокое качество и однородность бетонной смеси.
4. Блок дозаторов РТМ-90 (цемента- 900 кг, вода- 500 литров, химия- 60 литров). Тут привходит дозирование цемента, воды и различных добавок. Во время смешивания в бетоносмесителе также можно добавлять различные добавки, такие как пластификаторы, красители или вяжущие вещества. Они дозируются и подаются в бетоносмеситель, чтобы обеспечить требуемые свойства бетонной смеси. Каждый дозатор расположен на трех весовых датчиках, фирмы CAS Ю.Корея. Это обеспечивает высокий уровень дозации материалов.
5. Склад цемента и подача в блок дозаторов. При необходимости завод комплектуется складом цемента (силосом). Силосная банка (опция) необходима для хранения цемента и различных сухих смесей. Транспортировка из силоса происходит с помощью шнекового конвейера. Силос необходимо подбирать из расчета трехдневного запаса цемента.
6. Выгрузка смеси: После завершения смешивания бетонная смесь выгружается из бетоносмесителя, лопатки расположены таким образом, чтобы при вращении они выгружали бетонную смесь из бетоносмесителя. Далее смесь поступает в миксер или на технологическую линию изготовления бетонных изделий.
Ленточный бетонный завод в зимнем исполнении с двухвальным бетоносмесителем является эффективным и надежным решением для производства бетонной смеси большой пропускной способностью и высоким качеством. Он обеспечивает равномерное смешивание сырья и позволяет добавлять различные добавки для получения требуемых характеристик бетона. Это оборудование широко используется в строительной промышленности для производства бетонных изделий различных размеров и форм.
Данный завод производительность от 80 до 105 м3/час товарного бетона марки м200 или раствора. Объём загрузки бетоносмесителя 2250 литров, объем выгрузки готового бетона 1500 литров. Один цикл не более 55 секунд. Время работы цикла регулируется оператором бетонного завода.
Зимний бетонный завод дополнительно комплектуется парогенератором. Парогенераторы в наличии на складе в г. Новосибирск.
Схема и характеристики
Характеристики установки
Производительность, куб. метров за час
до 105 м3/час
Бункеры (кол-во х объем м3)
3 х 20= 60
Бетоносмеситель (двухвальный)
2В- 2250Л
Режим работы
Автоматический
Мощность, кВт
85
Объем силоса цемента, тонн (опция)
от 35 то 315
Масса не более, кг
20000
